22.12.2014

1. Beschreibung

Aufbau & Funktionsweise

Das Fachbodenregal besteht aus Stützen (Rahmen), zwischen denen Fachböden eingesetzt werden. Die Fachhöhe richtet sich nach der Art des Lagergutes und kann verändert werden.



Umfangreiches Zubehör (siehe auch Grafik 2 und 3) ermöglicht eine individuelle Anpassung hinsichtlich des Einsatzes und der eingelagerten Waren: ausziehbare Fachböden, Schubladen, Trennbleche, Seiten- /Rückwände, Lagersichtkästen, Lagerwanne und Flügeltüren (= Schrank) usw.



Bauformen

Man unterscheidet im wesentlichen folgende Bauformen:
·
„normale“ Fachbodenregale (bis 2 m Höhe)
·
2-geschossige Fachbodenregale (bis 4 m Höhe --> s. Grafik 4) und
·      Hoch-Fachbodenregal (bis ca. 12 m --> s. Grafik 5).



Bedienung
Die Ein- und Auslagerung erfolgt am häufigsten manuell per Hand, eher selten mit Gabelstaplern.
Seltener anzutreffen sind
Fachboden-Hochregalläger (s. Grafik 5). Diese werden dann häufig mit einem automatischen Regalbediengerät  oder manuell per Hochregalstapler bedient.


Bereitstellungs-/Arbeitsprinzip

Meist statische Bereitstellung vor (Mensch zur Ware). Bei automatischem Fachboden-Hochregal mit vor-/nachgeschalteter Zu-/Abfördertechnik (ZAFT): dynamische Bereitstellung (Ware zum Mensch).



Einlagerungsprinzip
--> i. d. R. Lifo (Fifo nur durch Umlagern)



Lagersystem

--> statische Lagerung (d. h. die Ware bzw. das Regal bewegen sich während der Lagerung nicht)

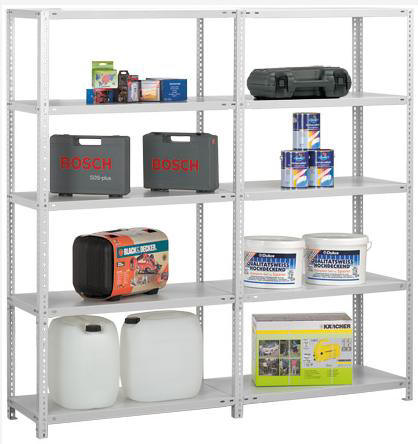

Grafik 1:  Fachbodenregal
Quelle:  www.bartels-logistic.de


Beispiel für den vielseitigen Einsatz dieses Regaltyps:

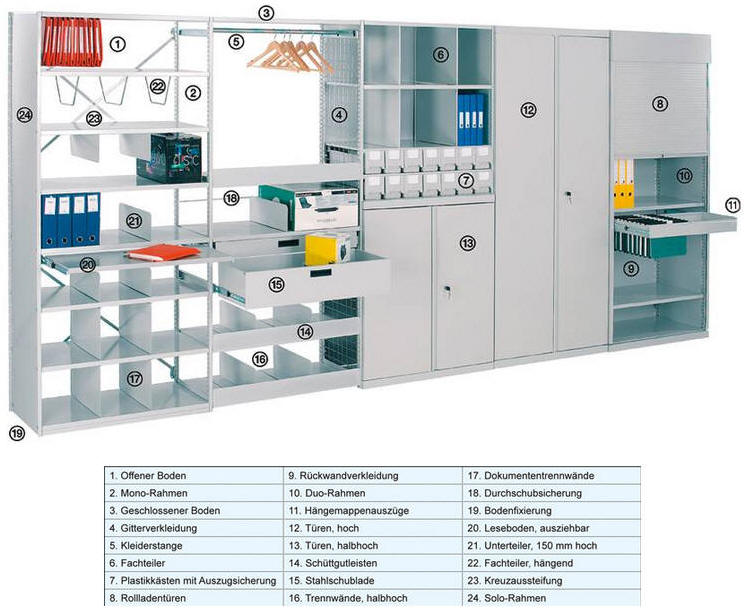

Grafik 2:  Fachbodenregal mit Zubehör
(Status: Veröffentlichungserlaubnis angefragt)
Quelle: www.polypal.de


weiteres Beispiel für den vielseitigen Einsatz dieses Regaltyps:

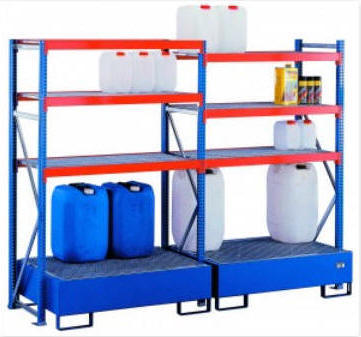

Grafik 3:  Weitspannregal als Umweltregal
Quelle: www.regal-systeme.de/

Bei diesem Weitspann-Fachbodenregal besteht die Möglichkeit, mit Fasspaletten wassergefährdende Stoffe zu lagern und es damit zu einem Umweltregal zu machen.

Dafür werden die Fasspaletten in Bodenlagerung unter das Fachbodenregal gestellt (s. Grafik 3).

Die Beschickung und Entnahme erfolgt i. d. R. mittels Handhubwagen oder Gabelstapler.


Fachbodenregalanlage von SSI SCHÄFER

Grafik 4:  zweigeschossiges Fachbodenregal
Quelle: www.ssi-schaefer.de

http://www.dexion-austria.at/Global/Constructor-Group/Images/Products/Small-Part-Handling/HI280-Narrow-Aisle/Hi280_narrow_aisle_1.jpg

Grafik 5:  Fachbodenhochregal (Bedienung mit schienenbetriebenem Schmalgangstapler)

Quelle: www.dexion.de

Einsatzbereiche

Das Fachbodenregal wird aufgrund seiner Vorteile und der Vielseitigkeit in allen Industrie- und Logistikbereichen eingesetzt.



3. Einzulagernde Güter

allgemeine Umschreibung: eher kleine & mittlere Güter

Beispiele für konkrete Waren: Schrauben, Glühlampen, kleine Elektronikbauteile, …

                 4. Vorteile

5. Nachteile



·    gute Raumausnutzung

·    i. d. R. direkter Zugriff zu jedem Artikel

·    relativ gute Übersicht

·    geringe Investitionskosten

·    geringe Störanfälligkeit

·    Fachhöhe variabel

·    sehr flexibel einsetzbar

·    einfache Konstruktion

·    niedrige Lagerkosten

·    einfache Lagerorganisation

·





·    hoher Flächenbedarf

·    begrenzte Tragfähigkeit der FB

·    geringe Automatisierbarkeit

·    hoher Personalaufwand bei manueller Bedienung

·    körperlicher Kraftaufwand bei schweren und sperrigen Gütern

·    schlechte Greifmöglichkeit in unteren und oberen Bereichen

·    lange Wegstrecken

·    bei Schubladen: große Gangbreiten nötig

·   ...
